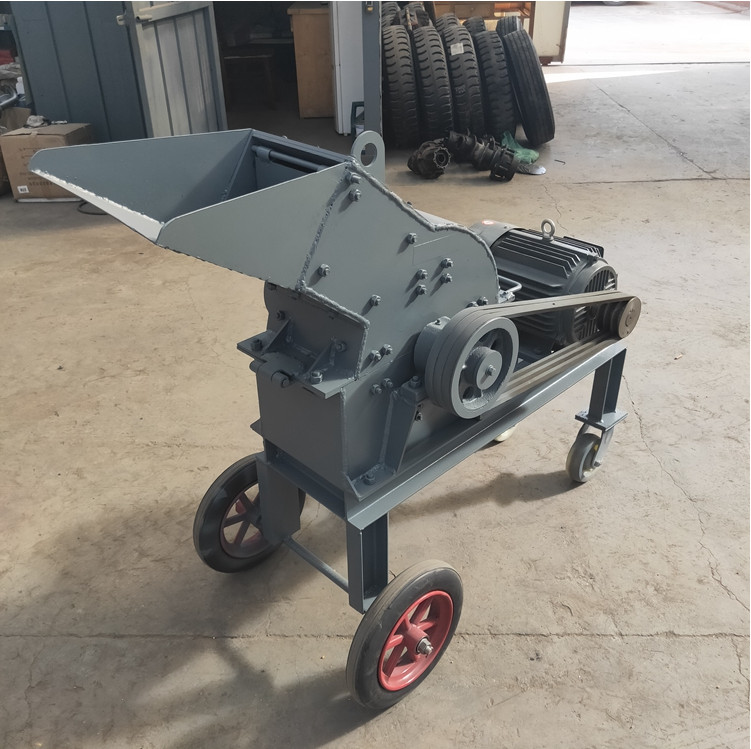

锤式破碎机 :

    锤式破碎机是以冲击形式破碎物料的一种设备,分单转子和双转子两种形式。是直接将最大粒度为600-1800毫米的物料破碎至25或25毫米以下的一段破碎用破碎机。锤式破碎机适用于在水泥、化工、电力、冶金等工业部门破碎中等硬度的物料,如石灰石、炉渣、焦碳、煤等物料的中碎和细碎作业。
分单转子和双转子两种形式。单转子又分为可逆式和不可逆式两种。目前单转子锤式破碎机和环锤式破碎机获得广泛的应用。

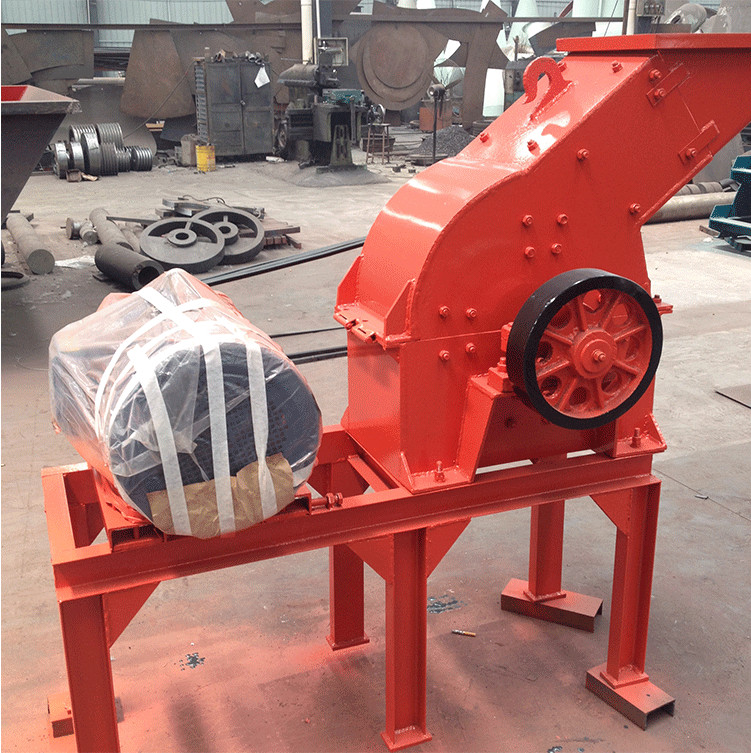

锤式破碎机结构:

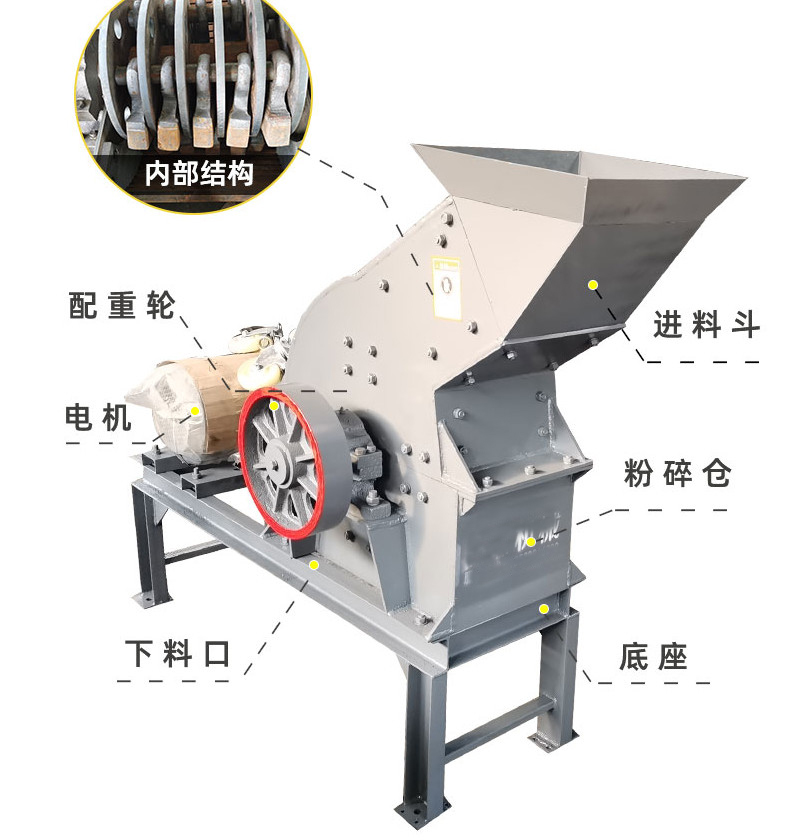

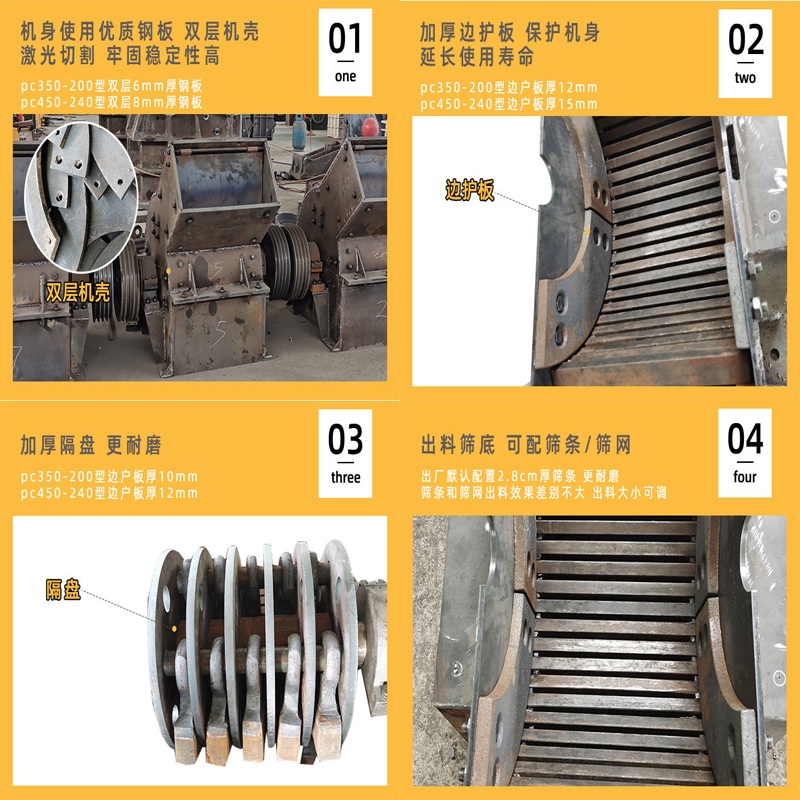

    锤式破碎机箱体、转子、锤头、反击衬板、筛板等组成。
    破碎机的主轴上安装有数排挂锤体。在其圆周的销孔上贯穿着销轴,用销轴将锤子铰接在各排挂锤体之间,锤子磨损后可调换工作面。挂锤体上开有两困销孔。销孔中心至回转轴心的距离是不同的,用来调整锤子和箅条之间的间隙。为了防止挂锤体和锤子的铂向窜动,在挂锤体两端用压紧锤盘和锁紧螺母固定。转于两端支承在滚动轴承上,轴承用螺栓固定在机壳上。主轴和电动机用弹性联轴器直接连接。为了使转子运转平稳,主轴的一端装有一个飞轮。
 圆弧状卸料筛条安装在转子下方,箅条的两端装在横梁上,员外面的箅条用压板压紧,箅排列方向和转子运动方向垂直。箅条间隙由箅条中间凸出部分形成。为了便于物料排出。箅条缝隙向下逐步扩大,同时还向转子回转方向倾斜。


1.机壳
    锤式破碎机的机壳由下机体、后上盖、左侧壁和右侧壁组成,通过螺栓将各部分连接为一体。上部开设进料口一个,机壳内壁全部以高锰钢衬板镶嵌,方便衬板磨损后的更换。下机体采用碳素结构钢板焊接而成,为了两侧安放轴承支持转子,特采用高锰钢焊接了轴承支座。机壳的下部可以直接用地脚螺栓在混凝土上固定,机壳的后上盖、左侧壁和右侧壁也全部采用碳素结构钢板焊接而成。机壳和轴之间没有防护措施漏灰现象十分严重,为了防止漏灰,机壳的任一部位与轴接触的地方全部设有轴封。为了方便检修、调整更换篦条和锤头,下机体、两侧壁都开有检修孔。
2.转子
    转子是锤式破碎机的主要工作部位,转子由主轴、锤盘、销轴、锤头等组成,圆盘上均匀开有分布的销孔,用销轴悬挂锤头,为了防止圆盘和锤头的轴向窜动,用锁紧螺母在销轴两端固定。转子支承在两个滚动轴承上,轴承通过螺栓固定在下机体的支座上,还有两个定位销钉固定在轴承的中心距上。为了使转子在运动中存储一定的动能,用来减小电机的尖峰负荷和减轻锤头的磨损,特意在主轴的一端装有飞轮。下面把转子的几个主要部件加以详细介绍。


3.主轴
    主轴是锤式破碎机支撑转子的最为主要的部件,转子、锤头的重量、冲击力都由其承受,所以主轴的材质需要具有较高的韧性和强度,主轴的材质采用优质合金钢,通过超声波探伤来加工进行调质处理。 2.2锤盘 锤式破碎机的锤盘是用来悬挂锤头的,在锤式破碎机的运转中,锤盘不可避免的要受到矿石的冲击和磨擦,所以锤盘要要求其具有一定的耐磨性,锤盘及锤孔采用高猛钢渗碳热处理来提高了其耐磨性。

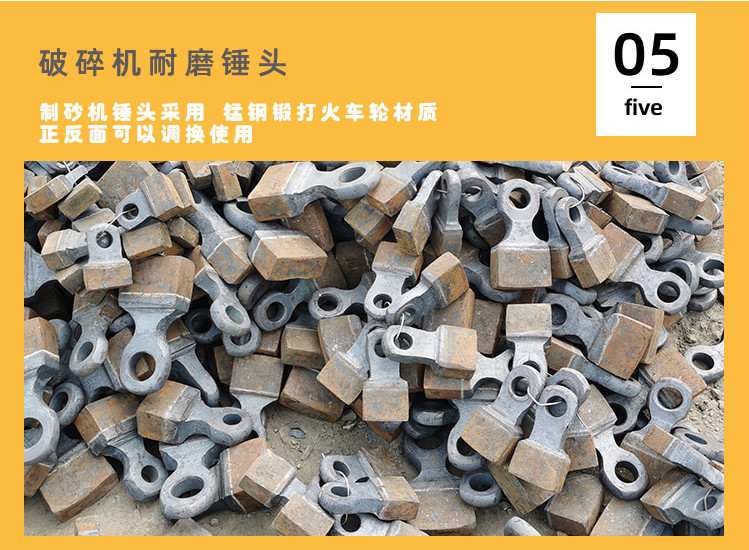

4.锤头
    锤头是锤式破碎机最为重要的工作部件。其中锤头的质量、形状和材质决定着锤式破碎机的生产能力,锤头动能的大小与锤头的重量是成正比的,锤头越重,动能越大,破碎的效率越高,锤头重量种类齐全,最小锤头15公斤,最大锤头可达298公斤,多种锤头重量可以根据客户需求为其定制,锤头采用新型优质多元素高铬锰钢复合铸造,其使用寿命是一般锤头的数倍。
5.衬板和打击板
    锤式破碎机通过锤头高速捶打矿石,瞬间内矿石具有极大的速度和动能,为了防止机架的磨损,在机架的内壁用锰钢做衬板,打击板采用高猛钢铸造淬火经过强化处理,保证了衬板和打击板优越的耐磨性和耐冲击性。 由于锤式破碎机工作环境恶劣,所以锤式破碎机的质量决定着其使用寿命,锤式破碎机的质量是由其组成部件的材质决定的。

锤式破碎机特点

⑴工作锤头,采用新工艺铸造,具有耐磨、耐冲击。
⑵可据客户要求,调节需要的粒度。
⑶锤破机体结构密封,解决了破碎车间的粉尘污染和机体漏灰问题。
⑷整体设计造型美观、结构紧凑,易损件少,维修方便等优点,是升级换代产品。
⑸结构紧凑,外形美观,耐磨性好,维护方便。



锤式破碎机工作原理:

    锤式破碎机主要是靠冲击能来完成破碎物料作业的。锤式破碎机工作时,电机带动转子作高速旋转,物料均匀的进入破碎机腔中,高速回转的锤头冲击、剪切撕裂物料致物料被破碎,同时,物料自身的重力作用使物料从高速旋转的锤头冲向架体内挡板、筛条,大于筛孔尺寸的物料阻留在筛板上继续受到锤子的打击和研磨,直到破碎至所需出料粒度最后通过筛板排出机外。

锤式破碎机分类:

    锤式破碎机分为:单段锤式破碎机、高效锤式破碎机、打砂机、立轴锤式破碎机、可逆锤式破碎机、环锤式破碎机。将锤式破碎机的锤头换为钢环的环式碎煤机,环式碎煤机是锤式破碎机的变型。它利用高速冲击和低速碾压的综合作用来破碎物料,因而可获得更细的产品,主要用来为发电厂破碎煤炭,但也可用于石膏、盐化工原料和一些中硬物料的破碎。
1.被破碎物料为煤、盐、白亚、石膏、砖瓦、石灰石等锤式破碎机的类型1.按转子的数目,分为单转子和双转子两类。
2.按转子的回转方向,可分为不可逆式及可逆式两类。
3.按锤子的排列方式,分为单排式和多排式两类。前者锤子安装在同一回转平面上,后者锤子分布在好几个回转平面上。

锤式破碎机主要用途:

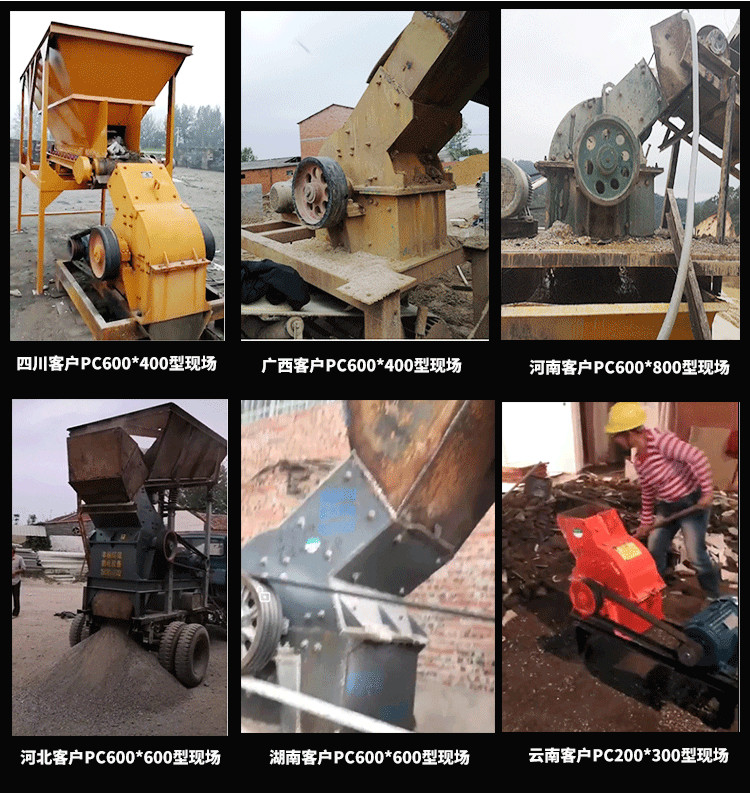

    被破碎物料为煤、盐、白垩、石膏、砖瓦、石灰石等。还用于破碎纤维结构、弹性和韧性较强的碎木头、纸张或破碎石棉水泥的废料 以 回收石棉纤维等等。此外,锤式破碎机不仅可用于破碎生产线,制砂生产线,也可在选矿生产线中替代圆锥式破碎机。

锤式破碎机优缺点:

    锤式破碎机的优点是:破碎比大(一般为10-25,高者达50),生产能力高,产品均匀,过粉现象少,单位产品能耗低,结构简单,设备质量轻,操作维护容易等。锤式破碎机系列产品适用于破碎各种中等硬度和脆性物料,如石灰石、煤、盐、白亚、石膏、明矾、砖、瓦、煤矸石等。被破碎物料的抗压强度不超过150兆帕。该机主要用于水泥、选煤、发电、建材及复合肥等行业,它可以把大小不同的原料破碎成均匀颗粒,以利于下道工序加工,机械结构可靠,生产效率高,适用性好。
    锤式破碎机的缺点是:锤头和蓖条筛磨损快,检修和找平衡时间长,当破碎硬物质物料,磨损更快;破碎粘湿物料时,易堵塞蓖条筛缝,为此容易造成停机(物料的含水量不应超过10%)。粉碎坚硬物时,锤头和衬板磨损大,消耗金属材料多,经常更换易磨损件需点用较多检修时间,在破碎粘湿物料时,蓖条易堵塞而导致生产能力降低。
    锤式破碎机用于破碎各种中硬且磨蚀性弱的物料。其物料的抗压强度不超过100MPa,含水率小于15%。被破碎物料为煤、盐、白垩、石膏、砖瓦、石灰石等。 环锤式破碎机的主要工作部件为带有锤子(又称锤头)的转子。

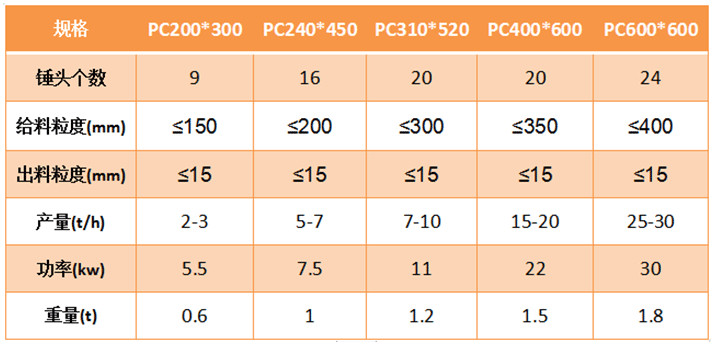

锤式破碎机技术参数:

锤式破碎机
 安装试车
1、安装前可根据原材料来源选好地形。
2、机器由地脚螺栓固定在混凝土上,设计地基时要留出排矿槽,其斜度不能小于50°,但用户也可根据给料机和运输设备自定。
3、电机应安在与进料口相反的方向。
4、电器设备位置以使用方便为佳。
5、试车前应首先检查所的紧固件是否完全牢固。
6、检查机体内是否落入金属物或其他不易破碎的杂物。
7、检查轴承内是否的适当的润滑油。
8、用手转动转子,看其是否正常,有无磨擦现象,若确认为运动无阻时,方可空车起动,试车半小时后无杂音,无摆动,轴承温升不超过30℃时即可进行负荷试车。

锤式破碎机工作部件:

    锤式破碎机主要工作部件为带有锤子(又称锤头)的转子。受高速运动的锤子的打击、冲击、剪切、研磨作用而粉碎。在转子下部,设有筛板、粉碎物料中小于筛孔尺寸的粒级通过筛板排出。锤式破碎机适用于破碎各种脆性材料的矿物。被破碎物料为煤、盐、白亚、石膏、明矾、砖、瓦、石灰石等。锤式破碎机物料的抗压强度不超过100兆帕,湿度不大于15%。可作为石料破碎,石头破碎,矿山破碎,塑料粉碎,垃圾粉碎等材料的破碎设备使用。

锤式破碎机故障处理:

故障一:振动
1、 破碎机与电动机安装不同轴。
    解决措施:校正和调整,使之达到安装的技术要求。
2、 转子不衡
    解决措施:重新安排环锤。
3、 进料块度过大
    解决措施:控制进行料块度。
4、 轴承座或地脚螺母松动
    解决措施:仔细检查,及时拧紧。
故障二:产量减少
1、 转子与筛板之间的间隙过大
    解决措施:调节弹簧螺拴。
2、 环锤磨损
    解决措施:修复或更换环锤。
故障三:机内出现不正常的声响
1、 不能破碎的物料或金属进入破碎腔
    解决措施:清理破碎腔。
2、 内部零件活动
    解决措施:仔细检查,及时拧紧。
3、 内部零件断裂
    解决措施:仔细检查,更换断裂件。
4、 转子与筛板碰撞
    解决措施:调节转子与筛板之间的间隙。
故障四:轴承温度过高。
1、润滑脂不足
    解决措施:加润滑脂。
    锤式破碎机带轮轮毂和与之相配合轴头、键槽,经常会出现磨损的状况。问题出现后,采用传统方法要将轮毂扩孔,补焊后机加工修复轴头及键槽尺寸。但是补焊高温产生的热应力无法完全消除,在运行中容易出现断轴,造成重大事故。而且拆卸、补焊、机加工不仅增加工人劳动强度,还浪费了企业大量宝贵的生产时间。
    西方国家多使用高分子复合材料对锤式破碎机磨损进行现场修复。采用高分子材料,免拆卸、免机加工现场修复,维修费用低、周期短、大大减轻维修人员劳动强度;其具有优异的综合机械性能,超强的粘着力,不会产生高温应力,完全满足设备运行要求。同时良好的塑性,可确保轴与轮毂配合面 100%接触,避免再次出现间隙的可能,很好的完成了锤式破碎机的故障维修。

锤式破碎机安全操作:

 1、巡检时,必须正确穿戴好劳动防护用品,认真细心。
2、定期检查锤头的磨损情况,观察锤头是否有裂痕,锤头连接是否振动,并做相应处理和向上级领导反映。
3、破碎机所破碎的物料粒度不允许超过规定的物料最大粒度。
4、注意观察破碎机的运行声音,检查液压和润滑系统是否正常,发现异常及时与中控取得联系,根据情况采取相应措施并及时向上级领导汇报。
5、定期检查传动皮带和联轴器的防护罩有无松动,地脚螺栓有无松动,否则要及时紧固。
6、定期检查轴承的温度和声音,机体的振动, 出现异常及时通知有关人员进行检查。
7、当设备在运行过程中,破碎机出现异常破碎声音,立即停机,并通知有关人员和主管进行细致检查。
8、注意观察卸料坑是否有超过进料粒度要求的大块,如果一经发现,应立即停板喂机进行处理。

锤式破碎机操作维护:

    锤式破碎机是一种高速回转的破碎机械。为确保其正常工作,操作人员必须严格按照规程进行操作,并作好对设备的维护保养工作。
(1)开停车之前要与本机有关的上、下工序取得联系,按开停车的先后顺序进行正确的操作。
(2)要空车启动,注意应当将破碎腔中的物料卸空后再停机。
(3)经常检查设备的所有地脚螺栓、衬板螺栓,有无松动,如有松动,应及时紧固。
(4)经常检查锤头、衬板等易磨易易损件的使用情况,如发现问题,应及时处理。
(5)要经常看润滑情况,保持润滑系统的良好状态。转子轴承的温度应保持在60℃以下,最高不超过70℃,如发现超温应查明原因,及时采取措施消除。
(6)保持喂料均匀,并注意不使金属杂物喂入。
(7)要注意检查出料粒度是否符合质量要求,如不符合,应更换篦条或调节篦条托架的高度。

锤式破碎机注意事项:

    锤式碎碎机的安装、使用与维护除参照齿辊破碎机一般要求外,这里还须强调以下几点:
(1)锤式破碎机是通过高速旋转的锤头来击碎物料的。因此,基础和转动轴的安装必须严格水平,其误差纵向不大于0.5/1000mm,轴向不大于0.1/1000mm。
(2)锤式破碎机锤头与篦条之间的间隙根据破碎粒度要求,可通过篦条下部两偏心轮调整。间隙调整要求:物料破碎粒度为5mm时,锤头与篦条间隙可调至10~15mm;破碎粒度要求10mm时,其间隙可调至15~25mm之间。篦条本身的间隙,亦可随破碎粒度需要,在一定范围内通过加减垫片方法做相应的调整。
(3)锤式破碎机在使用过程中,应定期检查衬板、锤头及篦条等磨损情况。必要时,应及时更换。锤头磨损后,可用合金焊条堆焊修复后继续使用,但堆焊应对称均衡,否则会引起设备运转不平衡而导致剧烈振动。
(4)锤头的更换一定要按相对位置成对更换,否则会引起转子旋转的不平衡。
(5)转子轴承的最高温度不得超过70℃ ,如超过70℃,应立即停车检查并处理。
(6)如果轴承座内采用的是稀油润滑,则每工作8h后,给轴承加一次润滑油。油面的高度应保持在最低一个滚珠的中心位置,而且每3个月应更换一次润滑油。如果是干油润滑,则每班应拧2~3次干油杯压盖,加入一定量的干油,每半年要清洗一次轴承。
