砂石设备

圆锥式破碎机

来源: 作者:Admin 时间:13/02/08 点击:0

    圆锥式破碎机(圆锥破碎机)工作时,电动机的旋转通过皮带轮或联轴器、 传动轴和圆锥部在偏心套的迫动下绕一固定作旋摆运动,从而使圆锥破碎机的破碎壁时而靠近又时而离开固装在调整套上的轧白壁表面,使矿石在破碎腔内不断受到冲击,挤压和弯曲作用而实现矿石的破碎。

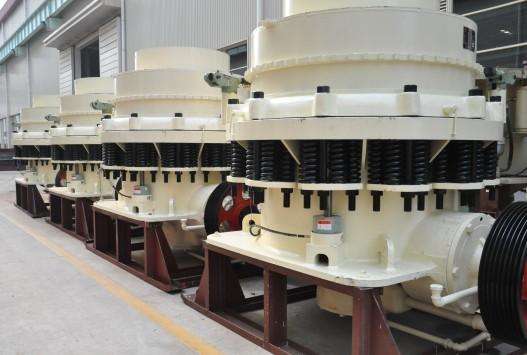

圆锥式破碎机

圆锥式破碎机性能特点
    圆锥式破碎机在不可破异物通过破碎腔或因某种原因机器超载时,弹簧保险系统实现保险,排矿口增大,异物从破碎腔排出,如异物卡在排矿石可使用清腔系统,使排矿继续增大,使异物排除破碎腔。在弹簧的作用下,排矿口自动复位,机器恢复正常工作。本系列破碎机分粗碎圆锥破碎机、中碎圆锥破碎机和细碎圆锥破碎机三种,可根据用户不同需求选购。
圆锥式破碎机工作原理
    圆锥式破碎机工作时,电动机的旋转通过皮带轮或联轴器、圆锥破碎机传动轴和圆锥破碎机圆锥部在偏心套的迫动下绕一周固定点作旋摆运动。从而使破碎圆锥的破碎壁时而靠近又时而离开固装在调整套上的扎臼壁表面,使矿石在破碎腔内不断受到冲击,挤压和弯曲作用而实现矿石的破碎。
圆锥式破碎机技术参数

型 号

破碎头直径(mm)

进料粒度(mm)

出料调整范围(mm)

产量(t/h)

电机功率(kw)

偏心轴转速(r/min)

重量(t)

外形尺寸(mm)

PYB600

600

75

12-25

40

30

356

5

2234×1370×1675

PYD600

600

40

2-13

12-23

30

356

5.5

2234×1370×1675

PYB900

900

115

15-50

50-90

55

333

11.2

2692×1640×2350

PYZ900

900

60

5-20

20-65

55

333

11.2

2692×1640×2350

PYD900

900

50

3-13

15-50

55

333

11.3

2692×1640×2350

PYB1200

1200

145

20-50

110-168

110

300

24.7

2790×1878×2844

PYZ1200

1200

100

8-25

42-135

110

300

25

2790×1878×2844

PYD1200

1200

50

3-15

18-105

110

300

25.3

2790×1878×2844

PYB1750

1750

215

25-50

280-480

160

245

25.3

3910×2894×3809

PYZ1750

1750

185

10-30

115-320

160

245

25.3

3910×2894×3809

PYD1750

1750

85

5-13

575-230

160

245

50.2

3910×2894×3809

PYB2200

2200

300

30-60

590-1000

280

220

80

4622×3302×4470

PYZ2200

2200

230

10-30

200-580

280

220

80

4622×3302×4470

PYD2200

2200

100

5-15

120-340

280

220

81.4

4622×3302×4470
